Señores, ya se está terminando el curso, así que a lo largo del año se supone que debería haber aprendido algunas cosas (eso teóricamente, ya que todos sabemos que uno hace el vago todo lo que puede y más). Pero bueno, hoy he hecho la última practica de Electrónica Analógica, y después de un montón de infumables interesantes prácticas hemos hecho lo que se podría considerar algo útil, que sirve para algo: un amplificador de Audio. Como podrán observar a continuación, lo que respecta al esquema es algo más que sencillo, por lo que cualquier noob de la electrónica sería capaz de montarlo.

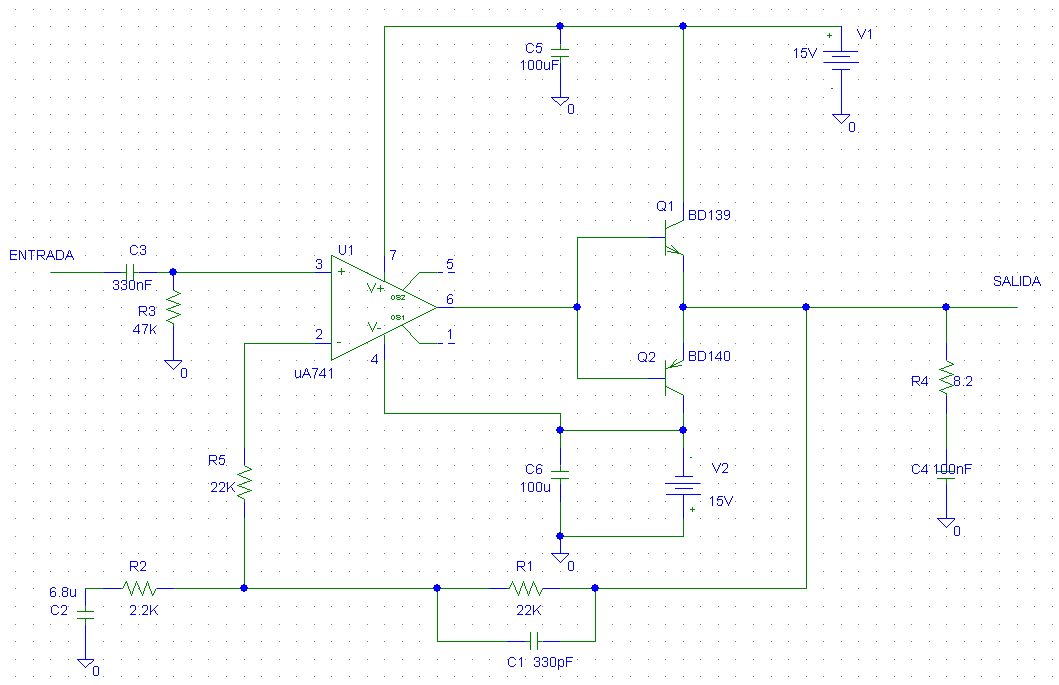

El esquema: Pinchad sobre la imagen para aumentar

Como veréis, los componentes utilizados son de ir por casa. Os advierto que pongáis especial hincapié en el patillaje de los transistores, y que les acopléis a estos un radiador (cuidado! estos no pueden entrar en contacto ya que el colector está conectado a los radiadores). También habrá que tener en cuenta que algunos de los condensadores utilizados son electrolíticos por lo que les corresponderá una polaridad.

Creo que no me dejo nada más… decir, que aunque, lógicamente no se puede comparar con un amplificador profesional, cumple su papel: Tendrá una ganancia de 11, y una distorsión de 0.01% a 1kHz y 7W, y del 0,1% a 10kHz y 6W. Teóricamente cumple con la distorsión máxima admitida para un amplificador de buena calidad.
¿Dónde lo montamos? Por ahora no he hecho ningún diseño para circuito impreso. A ver si algún día me apetece perder el tiempo un poco y os dejo también el esquema.
Si tenéis dudas sobre alguna parte del diseño, montaje, o cualquier cosa, intentaré responder a ello. Espero que os sirva de entretenimiento para alguna de esas tardes de Domingo (o cualquier día de la semana!). Saludos

Buenas! todos sabéis lo que pasa cuando se junta Mentos y Cocacola, y también habréis visto miles de vídeos sobre ello. Bueno, lo que aquí os dejo es algo diferente. Podríamos decir que estos dos señores con bata con mucho tiempo libre, han decidido hacer “arte” con dicha reacción (algo parecido a una “mascletá“). Bueno os dejo con el video.

Gracias Kil3s por el video

La verdad es que es una de las maneras más peculiares que he visto de apagar un ordenador. ^^

¿Habías pensado algo así cuando leísteis el título? La verdad es que siempre he querido hacer alguna cadena de esas, pero siempre me acaba venciendo la pereza así que… lo apuntaré a mi lista interminable de cosas por hacer. Saludos ;)

P.D: Gracias Andreu por el video

Gracias a la torpeza de un amigo Debido a la mala suerte de un amigo he tenido el placer de moverme entre las entrañas de este móvil (Nokia 6280). Como todo lo que aquí mostramos, no es tecnología punta, pero tampoco es algo que ha quedado obsoleto… el teléfono no tenía ni un año.

Parece que tras destriparlo y hacerle unas fotos, pudimos lograr que al menos “se encendiera” ya que después de la hostia caída desde un segundo piso, ni siquiera mostraba signos de vida. Bueno, ahora es comprarle una pantalla nueva en ebay y a funcionar! (o al menos como móvil secundario…)

Bueno, os dejo algunas de las fotos del proceso, no se porqué no hice demasiadas fotos…será que trabajar con gente me distrae xDDD. Saludos

Placa principal: vista delantera

Placa principa: vista trasera

Modulo de la pantalla y teclado: se puede apreciar que la pantalla está rebentada

Placa principal con la carcasa:

;) Bueno os dejo la colección de fotos de el último gadget que he desmontado. Se trata de un portátil, concretamente un p4 con 512mb de Ram. No es lo último, pero tampoco es para ponerlo en un museo. He de decir que no funcionaba así que se intentará arreglarlo… aunque dudo de la operación, ya que no tengo ni idea de por donde empezar… la batería si se carga, pero es imposible encenderlo. Si alguien tiene alguna idea, por absurda que os parezca será bien recibida. Tiene pita de ser unas resistencias que no tienen muy buen color… para colmo, no he encontrado en ningún sitio una resistencia como esa…
Por último me gustaría agradecer a Dany pues el que me ha vendido (por un precio más que ridículo) ;).

Aquí el portátil en cuestión:

La tft sin carcasa: por si a alguien se le ocurre, no es posible adaptarla a un ordenador de sobremesa… o al menos no es fácil ;)

La placa base:

La otra parte de la placa:

Si queréis ver las fotos del proceso o observar con más detalle alguna de las piezas entrad aquí. Saludos
